SHANTUI-SD16-16Y-59D-01000

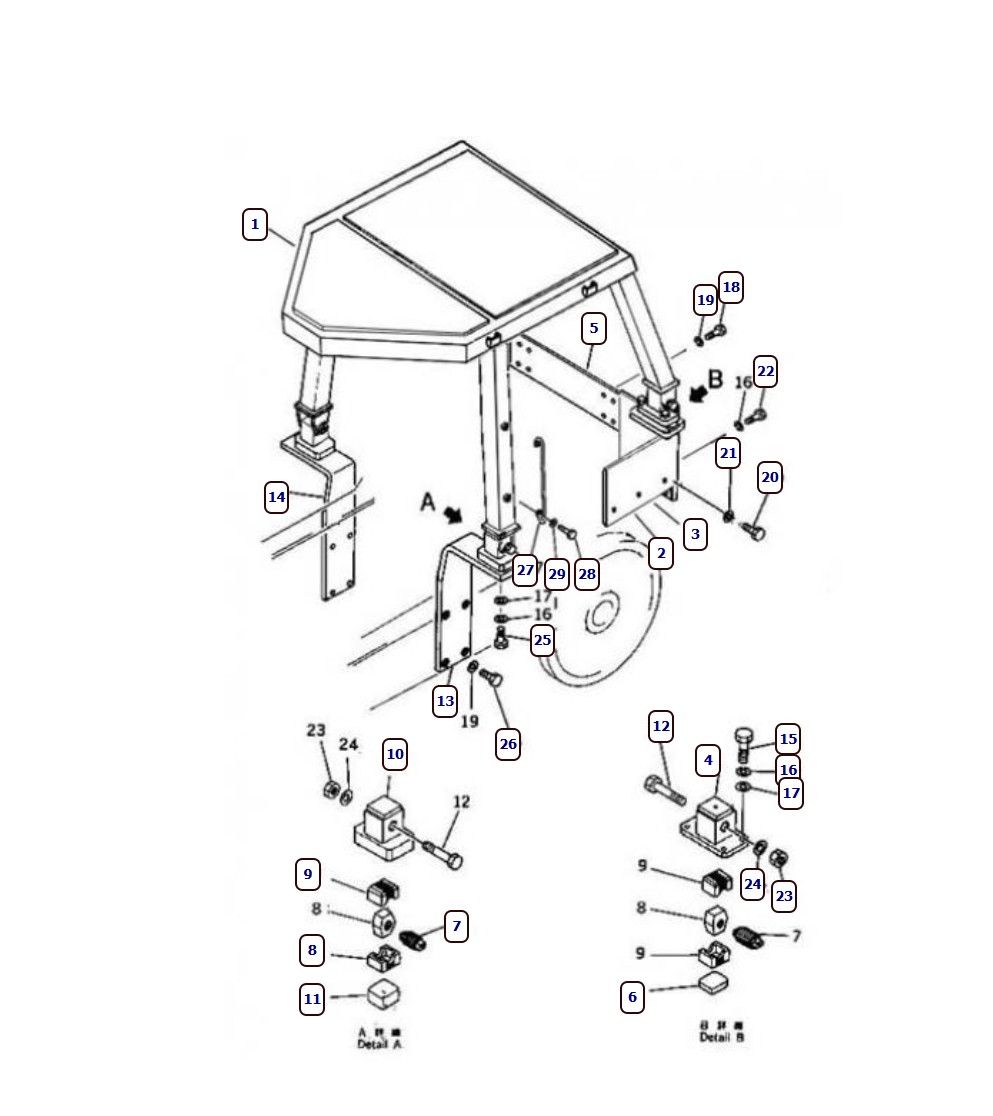

Product Description

ID Part number Name
1 16Y-59D-01000 ROPS protection frame
2 16Y-59D-02000 support
3 16Y-59D-03000 support
4 23Y-57-17000 rear support
5 16Y-59D-00003 plate
6 23Y-57-00045 fastening element
7 23Y-57-00038 bushing + bolt
8 23Y-57-00041 mounting
9 23Y-57-00037 damper cushion
10 16Y-59D-04000 support
11 23Y-57-00042 fastening element
12 23Y-57-00046 bolt
13 16Y-59D-00001 bracket
14 16Y-59D-00002 bracket
15 01010-82470 Bolt M24*70
16 01643-32460 Washer 24
17 01602-22472 Washer 24
18 01010-82045 Bolt M20*45
19 01643-32060 Washer 20
20 01010-81655 Bolt M16*55
21 01643-31645 Washer 16
22 01010-82465 Bolt M24*65
23 01580-12722 Nut M27
24 01643-32780 Washer 27
25 01010-82480 Bolt M24*80
26 01010-82055 Bolt M20*55
27 09420-01903 handrail
28 01010-81230 Bolt M12*30
29 01643-31232 Washer 12
Brand & Model: SD16
Components: Auxiliary equipment
